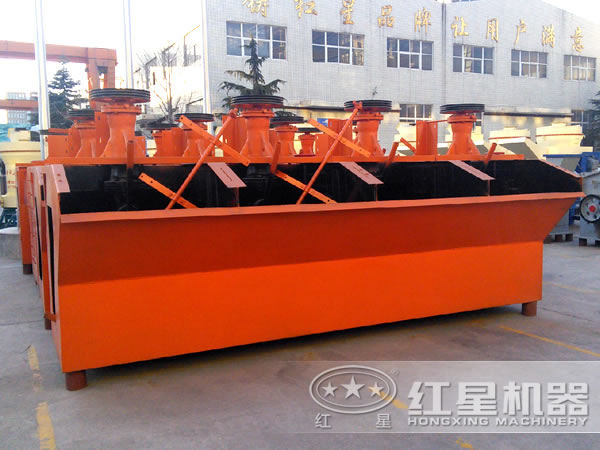

浮選機是浮選工藝中主要的機器,適用于選別銅、鉛、鋅、金等有色金屬,也可用于煤瑩石、滑石等非金屬、黑色金屬等的粗選與精選。主要由攪拌機構、槽體、刮板機構、定子、轉子中礦箱液面調整機構組成。浮選機攪拌機構主要由葉輪、定子、套筒、軸承座、圓錐滾子軸承、空氣管、大皮帶輪子、小皮帶輪、電動機等九部分構成。下面給大家詳細講解一下關于浮選機攪拌機構組成。
我們先講講大家比較耳熟的葉輪,葉輪由呈幅射狀況排列的直葉組成,上部再加一下蓋板組成。蓋板上開的有供吸入底部礦漿用的環形循環孔。定子罩著葉輪,并固定在套筒上由一園蓋板和導向葉片組成。與葉輪的軸向和徑向間隙均為10毫米。定子蓋板上外圈六個長腰形孔、供中心入料用,內圈循環孔(φ35毫米) 供槽內上部礦漿循環之用。因葉輪中間隔板傾板傾斜與水平成夾角,每當葉輪旋轉一圈,中間隔板與定子蓋板和下蓋板及葉片蓋板及葉片所形成的空間,每一瞬時都在變化,礦漿從葉輪中部流向外徑時,沿徑向,軸向都有速差,因此礦漿與氣泡的三相混合物交替受到輾壓與擴展作用,這種作用對于礦漿與汽泡的礦化及為有利,從而提高了浮選速度。
而在定子蓋板內外兩圈循環孔之間的礦漿參與循環。在定子的底部直接連接穩流板,使槽底四邊緣也能參加與循環,從而實現本設備的礦漿立體循環。套筒上有進氣管,改變進氣管的直徑可改變充氣量。通過這些大家應該對浮選機中攪拌機構有所了解了吧。
