全面落實科學發展觀,爭當球磨機研究領頭羊,球磨機是在其筒體內裝入一定數量的鋼球作為研磨介質。利用鋼球在筒體內的運動將物料粉碎。這種類型的球磨機又按其排料方式的不同主要分為兩種:溢流型和格子型,此為選礦廠廣泛應用的兩種磨礦機。

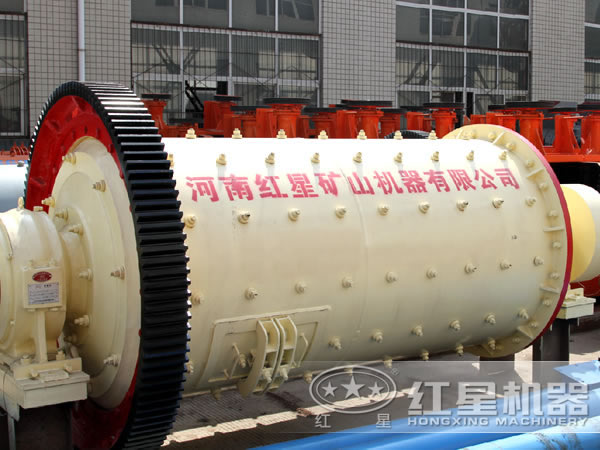

1、溢流型球磨機
溢流型結構組成,它主要由筒體及具有中空軸頸的端蓋組成。筒體用兩端的中控軸頸安在軸承上。筒體及端蓋的內表面鑲有襯板。在我國一般使用錳鋼襯板,也有使用鑄鋼及橡膠襯板。橡膠襯板具有使用壽命長,生產費用低,重量輕,安裝時間短,更換安全及噪音小等突出優點,值得推廣及應用。
磨機工作時,筒體內裝入不同直徑(25-150mm)的鋼球或鑄鐵球。電動機通過安裝在傳動軸上的小齒輪和大齒輪帶動球磨機轉動。被磨物料由給礦器經過給料漏斗進入筒體,經過磨礦后由排礦漏斗自動溢出,即靠礦漿本身高過中空軸的下邊緣自流溢出,所以稱為溢流型球磨機。
? ?溢流型球磨機具有構造簡單,管理和檢修方便,作業率較高等優點。一般在磨礦細度要求高時,宜用該種磨礦機。

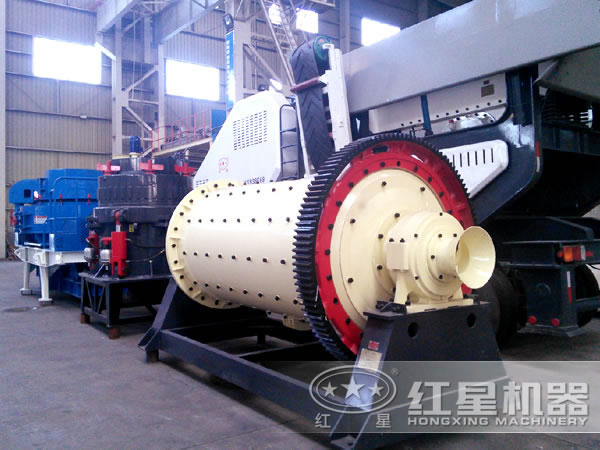

2、格子型球磨機
? 這種球磨機的構造與溢流型基本相同,不同的地方是在筒體的排礦端裝有格子排礦裝置。磨礦機的排礦端有格子板,格子板上面有許多小孔,以便排出礦漿。格子板靠近排礦端的一側,安裝有礦漿提升裝置,這是一種放射狀的棱條,棱條將格子板和端蓋之間的空間分成若干個(一般8個)通向中空軸頸的扇形室。當磨礦機旋轉時,放射狀棱條起著提升礦漿的作用,將由格子板上小孔排出的礦漿提升到排礦中空軸頸,通過中空軸頸再從磨礦機排出。這種排礦方式通常稱強迫排礦。由于是強迫排礦,因此排礦速度快,并減少了礦石的過粉碎,而且增加了單位容積產量。這種型式的磨礦機比同一規格的溢流型磨礦機產量高,紅星關注大家所關注的球磨機轉速的控制。
格子型磨礦機的缺點是構造復雜,排礦格子板易于堵塞,而且檢修困難,作業率較低。由于格子型磨礦機有上述許多優點,所以在選礦廠得到廣泛應用,特別是當礦石要求粗磨時(如要求磨到48-64目左右),過粉碎對選別產生明顯不利影響時,則采用格子型有利。
全面落實科學發展觀,爭當球磨機研究領頭羊,做好先行者。(來源:球磨機 www.vxxn.cn)
