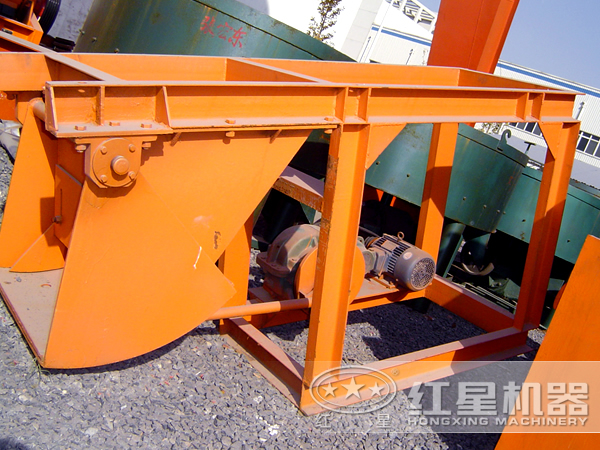

?一、擺式給料機工作原理圖

? ? ?

（1）稱量系統測量輸送皮帶上所輸送的物料量。

（2）控制回路控制皮帶速度，從而控制給料量。

三、擺式給料機稱量段示意圖

?Ｐ為流量（t/h），Ｑ為皮帶上有效稱量段部分的物料重量（kg/m），Ｖ為皮速度（m/s）。

當物料通過秤體的稱量段時，其重量通過稱量托輥傳遞到稱量架上。稱量架把重量直接作用到稱重傳感器上，稱重傳感器輸出相應重量的模擬電壓信號再由模／數轉換器變為數字信號。流量的另一個測量值是皮帶速度，它由速度傳感器進行檢測，速度傳感器發出與皮帶速度成比例的脈沖信號，經頻率／數字轉換器變為數字信號，同重量信號一起傳送到微控系統。

該系統進行處理后即得到累加量。把實際流量I與設定流量P進行比較，得到其差值，將該差值通過PI調節后，送到變頻器的信號輸入端，通過變頻器控制交流電機的轉速，從而調整輸送皮帶速度，改變V值，使得I與P一致，達到定量給料的目的。（來源：球磨機 www.vxxn.cn ）
