搖床的核心結構優缺點歸納
作者：河南紅星礦山機器有限公司
發布日期：2019-09-26 09:15:26

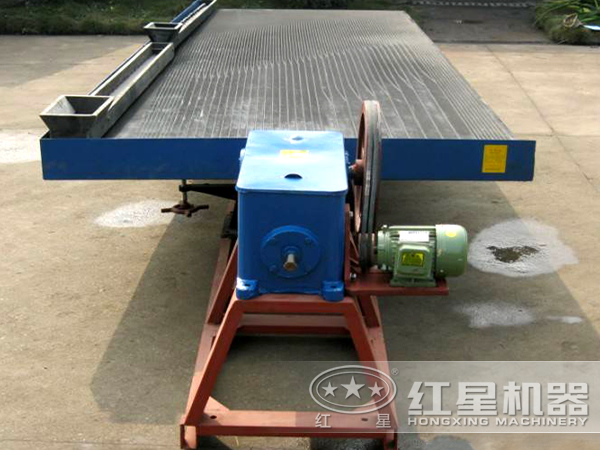

搖床核心的結構是搖動結構，搖動結構的是否精密，直接關系到礦粒在床面上的松散，分層和縱向移動速度。比較常用的是以下幾種結構：慣性彈簧式搖動結構，偏心肘板式搖動結構，凸輪杠桿式搖動結構。
? ? ?
第一種： 慣性彈簧式搖動機構。
? ? ?慣性振動器主要由偏心輪、彈簧片和懸掛彈簧等組成。差動機構主要由軟彈簧、硬彈簧、彈簧座和打擊板等組成。它的作用是使床面產生差動運動。當偏心輪轉動時，懸掛彈簧輕微地上下運動，使皮帶輪與皮帶保持緊張狀態。彈簧片２則做前后運動，并帶動床面做往復運動。當床面后退時。打擊板與彈簧座之間產生了一個距離（即沖程長度），同時，軟彈簧被壓縮。在床面前進行程的末期，打擊板與彈簧座強烈碰擊，使床面上的礦粒受到一個很大的慣性力，于是礦粒向前移動。打擊板與彈簧座碰擊后，床面便立即反彈回來，使床面后退行程的初期得到了一個很大的加速度，因而礦粒繼續向前運動。因此，這種結構的床頭不對稱性比前兩種床頭都大，特別適宜于處理細粒物料。彈簧床頭的沖程可在５～２５毫米之間調節。調節沖程的方法有：①調節較大的沖程，通過調節偏心輪的偏心距來實現，偏心距大，則沖程大；偏心距小，則沖程??；②調節較小的沖程，通過調節軟彈簧的松緊程度來實現，即在一定范圍內，軟彈簧上緊，則沖程大，軟彈簧回松，則沖程大，操作中常使用這種方法。彈簧搖床的優點是不對稱性大，處理礦泥效率高，結構簡單，容易制造，維修方便，沖程調節方便，動力消耗少。缺點是運轉過程中噪聲大，影響沖程的因素較多。 ? ? ? ?
第二種：偏心肘板式搖動機構：
? ? ?當皮帶輪被電動機帶動后，偏心軸旋轉時，連桿即做上下運動。因為固定肘板座是不動的，當連桿向下運動時，在前后肘板的推動下，尾桿向后移動。使彈簧受到壓縮，往復桿向后移動。由于往復桿是與床面借聯動座連接起來的，所以往復桿向后移動時，也使床面做后退運動。當連桿向上運動時，在壓縮彈簧的伸張作用下，尾桿、往復桿和聯動座都同時向前運動，從而推動床面也做前進運動。利用手輪上下移動滑塊，使活動肘板座上下移動，就可調節搖床沖程?；瑝K提上，可增大兩肘板間夾角，從而減小沖程，沖程的變化范圍介于１０～３０毫米。彈簧的壓緊程度可以用螺栓調節，其壓緊程度應注意適當，張力太小，不足以幫助肘板收縮，在運轉過程中肘板兩端容易產生沖擊，甚至使肘板脫落。張力太大，增加動力消耗，彈簧也容易斷裂。 偏心連桿床頭的優點是沖程調節范圍大，調節方便，選別粗砂時較其他床頭好。其缺點是床頭構造較復雜，易斷肘板，易磨損零件較多。
第三種：凸輪杠桿式搖動機構：
? ? ?凸輪杠桿式搖動機構：云錫式搖床（又稱貴陽搖床）的床頭是這種類型。它主要由傳動偏心輪、臺板、卡子和搖臂四個零件組成。當傳動偏心軸轉動時，滾輪同樣也做自由旋轉并緊壓臺板，臺板繞臺板偏心軸做上下運動，由卡子將臺板的運動傳給繞定軸做左右擺動的搖臂，搖臂的上臂通過丁字頭、連接叉和拉桿與床面連接。當傳動偏心軸向下運動時，床面后退，床面下邊的彈簧被壓緊；當傳動偏心軸向上運動時，床面下邊被壓緊的彈簧松開，床面前進。通過調節臺板偏心軸位置可以改變運動特性，臺板偏心軸向前，不對稱性增大。沖程調節螺絲桿可以使丁字頭上下移動，改變床面沖程的大小。這種床頭的優點是運動不對稱性大，且可以調整，適于不同粒級的給礦要求，運轉可靠。缺點是彈簧裝在床面下部，調節沖程不便。(來源：
