給料器類型大盤算 設計出合適的球磨機

小提示:如果您對我們的產品感興趣或者有什么可以幫助到您的,可以隨時撥打全國統一熱線或在線咨詢!

全國統一熱線: 0371-6777 2626
作者:河南紅星礦山機器有限公司 發布日期:2011-07-02 09:19:43

給料器類型大盤算 設計出合適的球磨機,球磨機進、出料裝置是磨機整體中一個組成部分。物料和水(濕法磨)或氣流(干法磨)通過進料裝置進入磨內,通過出料裝置排出磨外。這里我們主要講一下球磨機的進料裝置。

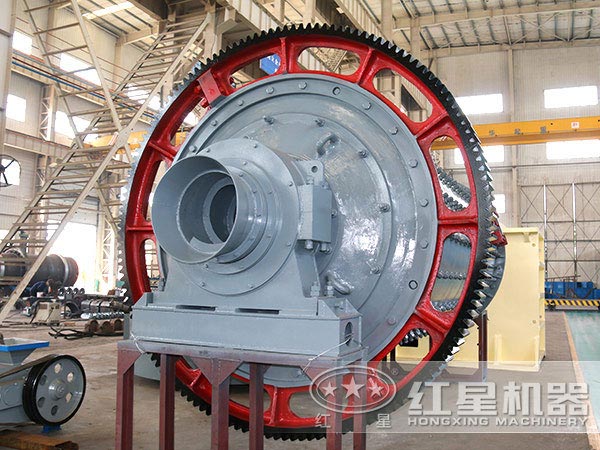

球磨機

一、進料裝置

送入球磨機的物料,除了破碎產品以外,還有球磨機排料中的粗粒級(返砂)。當球磨機和分級機組成閉路粉磨系統, 分級機將球磨機的排料分為細粒級和粗粒級兩部分,細粒級是合格產品,粗粒級將返回球磨機進口同破碎物料一起進入球磨機粉磨。為了把破碎產品和返料送入球磨機,需要在球磨機的給料端安裝給料器。

二、給料器
(1)溜管給料
物料經溜管(或稱進料漏斗)進入位于磨機中空軸頸里面的錐形套筒,沿著旋轉的筒壁自行滑入磨機內。溜管斷面呈橢圓形。
(2)鼓形給料器

只用于給料位置高于球磨機軸線的工藝位置。一般用于開路磨碎系統,將破碎產品送入球磨機進行磨碎。

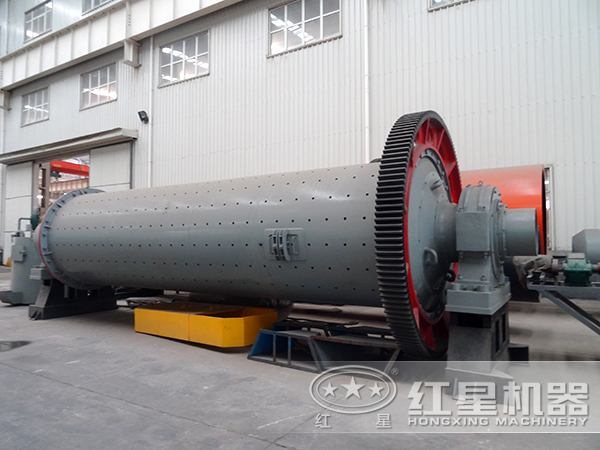

球磨機

(3)螺旋給料器
螺旋給料器的工作原理同鼓形給料器相同,但結構不相同。其工作原理為:物料由給料漏斗送入勺輪,回轉的勺輪將物料提升上去,再由輪葉直接倒在位于中空軸里面的螺旋套筒內,內螺旋葉片就把物料輸送到磨機內。
(4)蝸形給料器
蝸形給料器有一螺旋形的勺子,在轉動時使物料沿勺子內壁逐漸向勺底滑動。勺底處的側壁上有一個圓孔,圓孔與球磨機的中空軸頸的孔對齊,物料經側壁圓孔和中空軸頸進入球磨機內。
(5)聯合給料器

粗粒給料可以通過蓋的孔直接由螺旋形隔板提升并送入中空軸頸,而在料槽中的返砂(分級后的粗料)由勺和勾頭掏起后經筒體的螺旋隔板送入中空軸頸。這種方式不僅提高給料器的生產量, 而且粗粒物料(破碎產品)不需由勺子掏起,從而減少勺子的磨 損。聯合給料器適用于閉路磨碎流程。

球磨機

只有結合用的工作環境,地理位置,進行進料裝置的及給料器的設計,設計出合理的人性化的選礦設備球磨機。
