圓盤造料機的組成結構
作者：河南紅星礦山機器有限公司
發布日期：2019-09-26 11:04:57

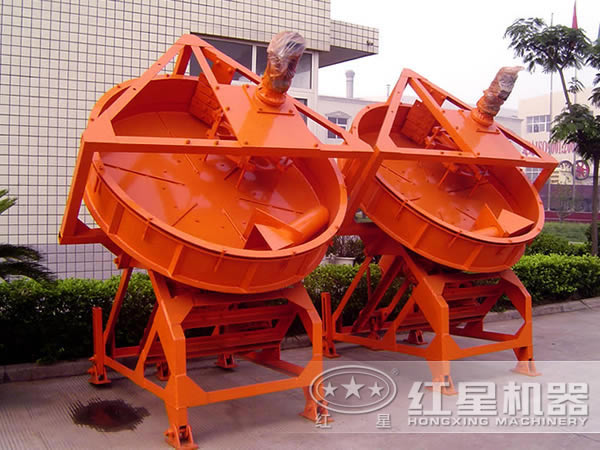

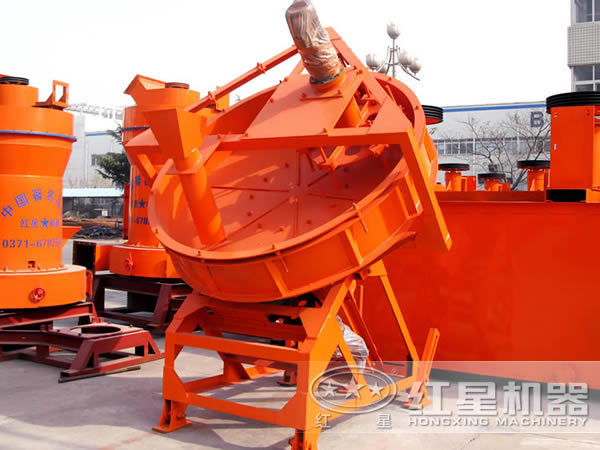

圓盤造料機主要有下五部分組成：
1.?機架部分:由于整個機體的傳動部分和轉動工作部分都由機架支撐,受力較大,因此該機機架部分均采用優碳槽鋼焊接而成,并通過了嚴格的質量認證和特定的技術要求,已達到本機所使用的目的。
2.?調節部分:整臺機器重要的是造粒盤,而造粒盤的整個重心則安裝與調節部分上.我公司專門采用了優碳鋼板和槽鋼焊接而成,并通過了嚴格的質量合格認證,均達到了本機所使用的要求。
3.?傳動部分:整臺機器傳動部分優為重要,整體的工作都有此而行.安裝與傳動調節架上的電動機和減速機均選購ISO/9001質量體系認證的免檢產品,質量可靠.電動機帶動皮帶輪、三角帶.減速機和小齒輪,由小齒輪傳動造粒盤上的大齒輪使造粒盤工作.另外大小齒輪均采用了高頻猝火,使用壽命是原有的兩倍,整個造粒盤則固定在調節盤上的主動軸上,柱頭聯結部分采用錐度配合,設計更合理。
4.?造粒盤部分:該機造粒盤盤角采用整體圓弧設計,成粒率可達到93%以上,造粒盤盤底還采用了多條輻射鋼板加強,堅固耐用,永不變形;
5.?自動清料部分:該部分安裝于造粒盤上方,成下框型,上裝有自動清料板,以便在生產過程中清除粘在盤壁上的。
河南紅星礦山公司生產的圓盤造粒機：造粒均勻,成球率高,運轉平穩,設備堅固耐用.使用壽命長等優點,深受用戶好評,是廣大用戶選擇的理想產品。
