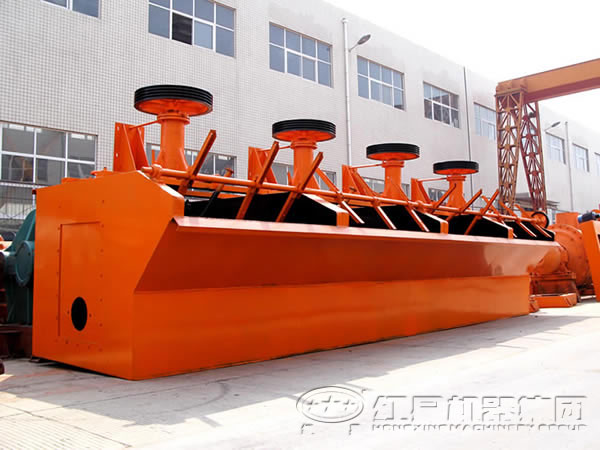

XJ型機械攪拌式浮選機結構詳解

浮選機是浮選選礦生產線工藝下的主要設備，浮選設備發展到今天，其出現的類型很多，并且結構大都定性，常規點來進行分類的話，一般分為機械攪拌式浮選機和充氣式浮選機，以下就XJ型機械攪拌式浮選機結構進行詳細介紹。

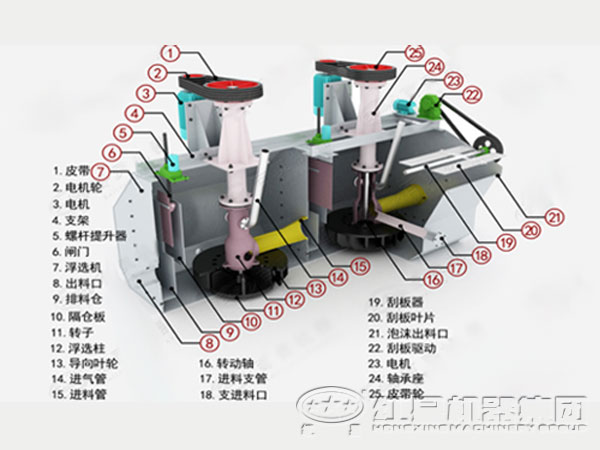

結構組成

XJ型機械攪拌式浮選機主要是由兩個槽子構成一個機組，第一槽為吸入槽，帶有吸漿管，第二槽為直流槽，有吸漿管。閘門用來調節每組浮選槽內礦漿的水平面，空氣由進氣管吸入。蓋板和空氣筒位于葉輪上方，空氣筒上開有孔，孔的大小可通過拉桿調節，進漿管、中礦返回管安裝在孔上，可以用來調節礦漿循環。主軸的上端是皮帶輪，在電機的帶動下旋轉。

結構特點

定子：XJ型機械攪拌式浮選機的蓋板上裝有18-20個定子，定子與半徑成55°-65°傾角，它們對葉輪甩出的礦漿流具有導向作用。

蓋板：為了增大充氣量，在蓋板上的兩導向葉片之間設置18-20個循環孔，方便礦漿循環。

葉輪：葉輪與定子間的間隙通常為5-8mm，一般將葉輪、蓋板、主軸、進氣管和空氣筒等組成一個整體，使得葉輪和蓋板同心裝配，在保證葉輪與定子之間的間隙符合要求的同時也便于檢修和更換。通過葉輪中心的礦漿量，可隨外界給礦量的變化加以調節。在直流槽中，也可使內部礦漿循環，以滿足在鼓大充氣量時所需要的葉輪中心給礦量。

以上就是XJ型機械攪拌式浮選機結構組成及結構特點。更多浮選設備相關信息可免費咨詢河南紅星機器。
